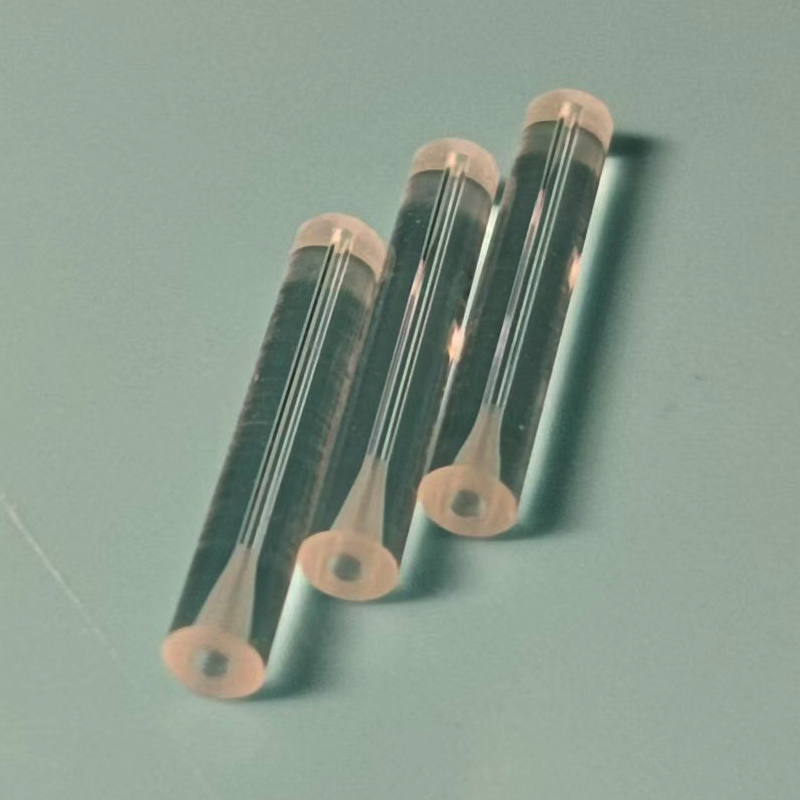

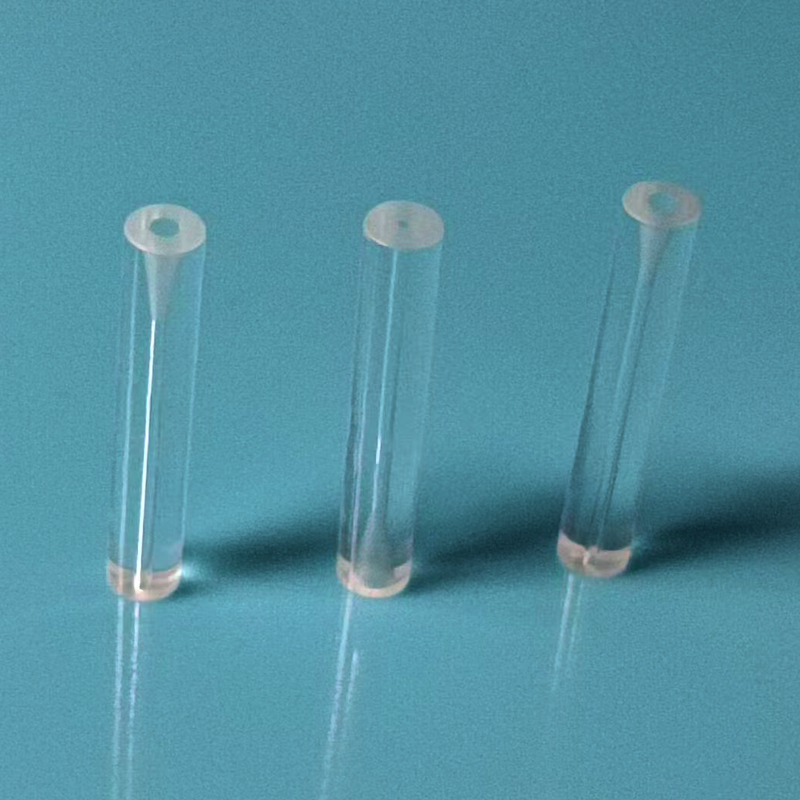

2x0.25x12mm 光ファイバー保護のためのフラワーエンドクォーツガラスチューブ
| 起源の場所 | 中国 |
|---|---|
| モデル番号 | QT-FT-2x0.25x12 |
商品の詳細
| 材料 | 高純度溶融シリカ (SiO2 > 99.99%) | 外径 | 2mm |
|---|---|---|---|
| 肉厚 | 0.25mm | 長さ | 12mm |
| 最大動作温度 | ワークステーション、ラップトップ、デスクトップ | 管の設計 | フレアベルマウス（片端拡大） |
| 内壁 | 滑らかで精密なボア、バリのない端 | 耐薬品性 | HF、強酸・強アルカリ、有機溶剤 |
| 透過率 | 紫外可視範囲 | 純度 | 金属イオンの析出なし |
| 応用 | ファイバ コネクタ スリーブ、融着接続保護、マルチコア ファイバ管理 | ||
| ハイライト | 膨らんだ端クォーツガラス管,2x0.25x12mmクォーツガラスチューブ,光ファイバー保護用クォーツガラスチューブ |
||
製品の説明
製品概要
の石英フレアファイバー保護管(外径 2mm x 壁 0.25mm x 長さ 12mm) は、光通信デバイスのベアファイバー保護用に設計された精密設計のマイクロコンポーネントです。高純度の溶融シリカ (SiO2 > 99.99%) から製造されており、スムーズなファイバー挿入と確実なロックを組み合わせた独自のベルマウス フレア デザインが特徴で、繊細な裸ファイバーを機械的損傷、熱ストレス、環境汚染から保護します。
コアデザイン: フレアベルマウス構造
| 特徴 | 利点 |
|---|---|
| フレア入口(大端) | ファイバーの通過をスムーズにガイドし、挿入抵抗をなくし、コーティングの摩耗を防ぎます。 |
| ナローロッキングエンド（小端） | ファイバーを所定の位置に固定し、引き抜きや曲げによるコアの破損を防ぎます |
| バリのない精密な端部 | 鋭利なチューブの端からファイバーコーティングが切断されるリスクを排除します |
主な特長
- 1100℃の高温耐性:極端な熱条件下で従来の熱収縮スリーブを置き換え、産業用基地局や変電所に最適
- 強酸・耐アルカリ性：腐食環境に対する優れた化学的耐久性により、過酷な条件下でも長期の保護を保証します。
- 金属析出のない高純度:SiO2 > 99.99% でイオン浸出がゼロ、高精度の光路で信号の完全性を維持
- 紫外線透過率:UV 硬化型接着剤の硬化および視覚的なファイバー検査のための優れた光学的透明性
- 精密なボアと滑らかな内壁:一貫したファイバーの位置決めを実現する低摩擦内面による厳しい直径公差
アプリケーション
| 応用 | 説明 |
|---|---|
| ファイバーコネクターおよびピグテールスリーブ | FC/SC/LC コネクタ内にあらかじめ取り付けられており、抜き差し時の引っ張り応力や曲げ破損からファイバーを保護します。光モジュールやトランシーバーに最適 |
| 融着接続部の保護 | シールされたチューブは融着接続をカプセル化し、高熱、グリース、湿気による損傷を防ぎます。高温産業用基地局や変電所で広く使用されています |
| マルチコアバンドルファイバー管理 | フレア状の開口部が複数の裸ファイバを集めて、ケーブルをきれいに配線します。光スプリッターやファイバー分配ボックスに適用 |
競争上の優位性
対 熱収縮スリーブ:最大 200°C の限界に対して 1100°C に耐えます。透明な石英により、スリーブを取り外すことなく目視検査が可能になります。真空または高温環境でもガス放出ゼロ
対セラミックフェルール:同等の硬度でありながら軽量。接着剤の硬化には UV 透過性。より滑らかな内壁仕上げの精密ボア。大規模な導入においてよりコスト効率が高い
vs. プラスチック保護チューブ:軟化や変形がなく熱安定性に優れています。優れた耐有機溶剤性。黄ばみや脆化のない長期的な寸法安定性
仕様
| パラメータ | 価値 |
|---|---|
| 材料 | 高純度溶融シリカ (SiO2 > 99.99%) |
| 外径 | 2mm |
| 肉厚 | 0.25mm |
| 長さ | 12mm |
| 最高動作温度 | 1100℃ |
| デザインタイプ | フレアベルマウス（片端拡大） |
| 耐薬品性 | HF、強酸・アルカリ、有機溶剤 |
| 内壁 | 滑らかで精密なボア、バリのない端 |
| 純度 | 金属イオンの析出なし |
